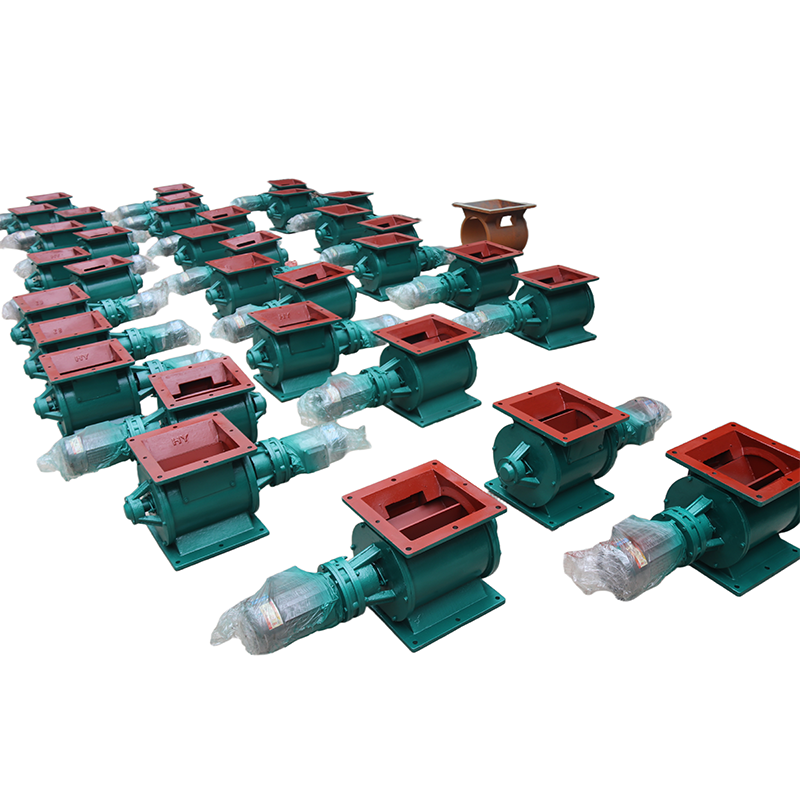

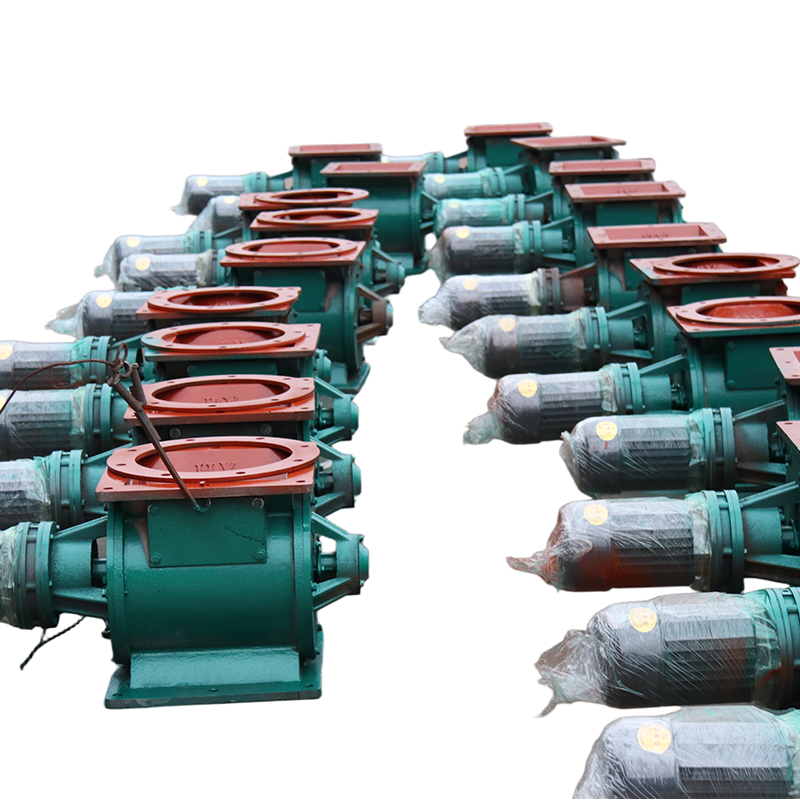

Шлюзовой затвор
Обзор продукта Звездообразный разгрузчик (также называемый вращающимся разгрузочным клапаном, устройством блокировки воздушного потока или импульсным подавщиком) представляет собой ключовое устройство для поддержания герметичности и точного регулирования объема разгрузки в системах удаления пы...
Описание
маркер
Обзор продукта
Звездообразный разгрузчик (также называемый вращающимся разгрузочным клапаном, устройством блокировки воздушного потока или импульсным подавщиком) представляет собой ключовое устройство для поддержания герметичности и точного регулирования объема разгрузки в системах удаления пыли и транспортировки порошка/частиц. Его верхняя часть подключается к пылеёмнике или резервуару, нижняя — к транспортному оборудованию; устройство обеспечивает непрерывную и равномерную подачу материала при одновременном блокировании воздушного потока, что гарантирует стабильное отрицательное давление в системе, отсутствие утечек воздуха и пыли.
Структурные особенности

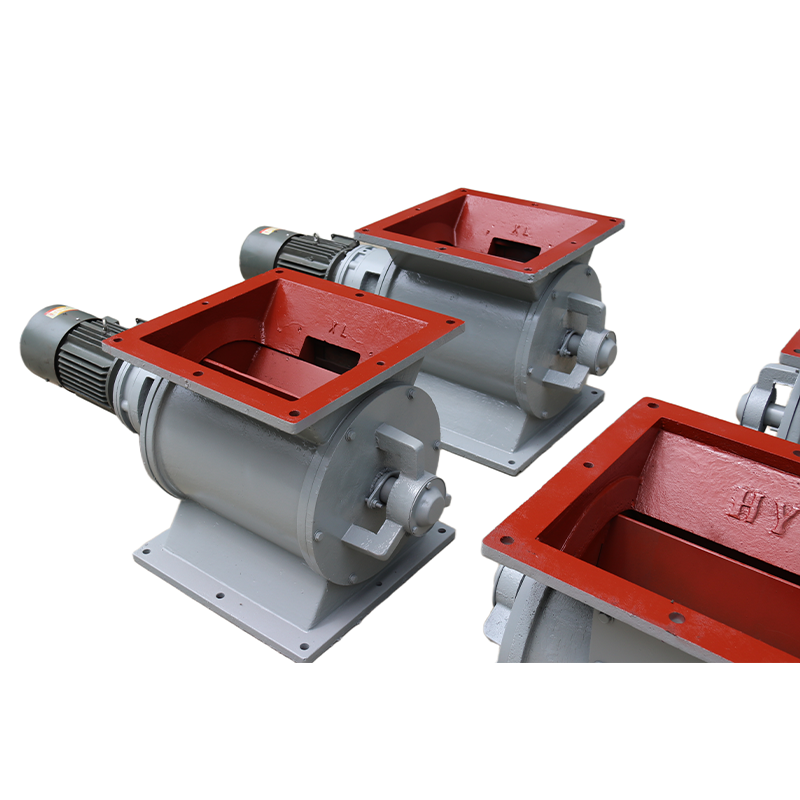

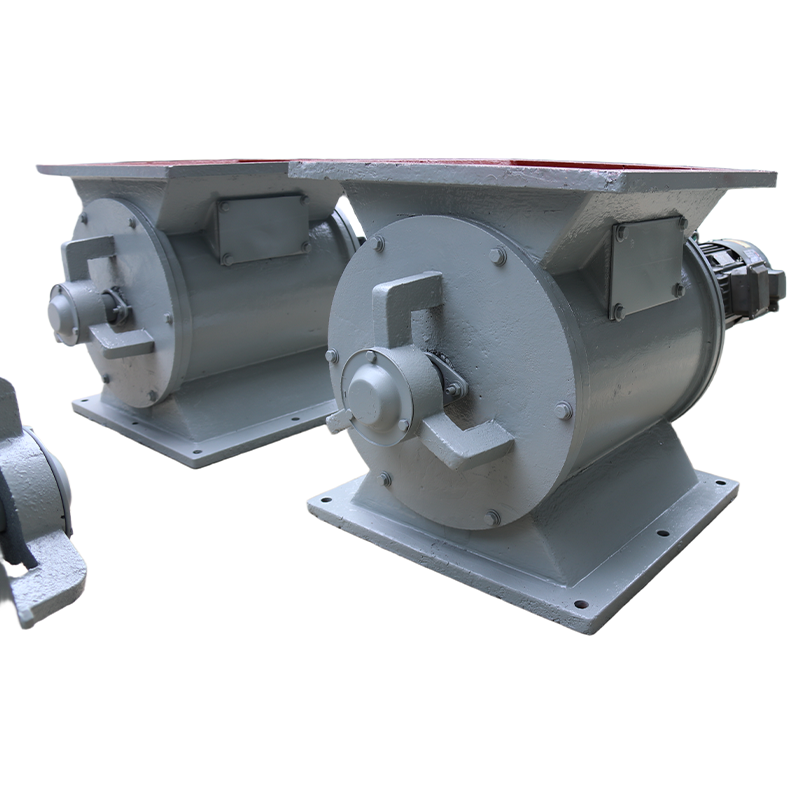

1.Корпус: изготовлен из литого железа, углеродистой стали или нержавеющей стали методом сварки; оснащен квадратными или круглыми фланцами; отличается высокой жесткостью, износостойкостью и отсутствием утечки порошка.

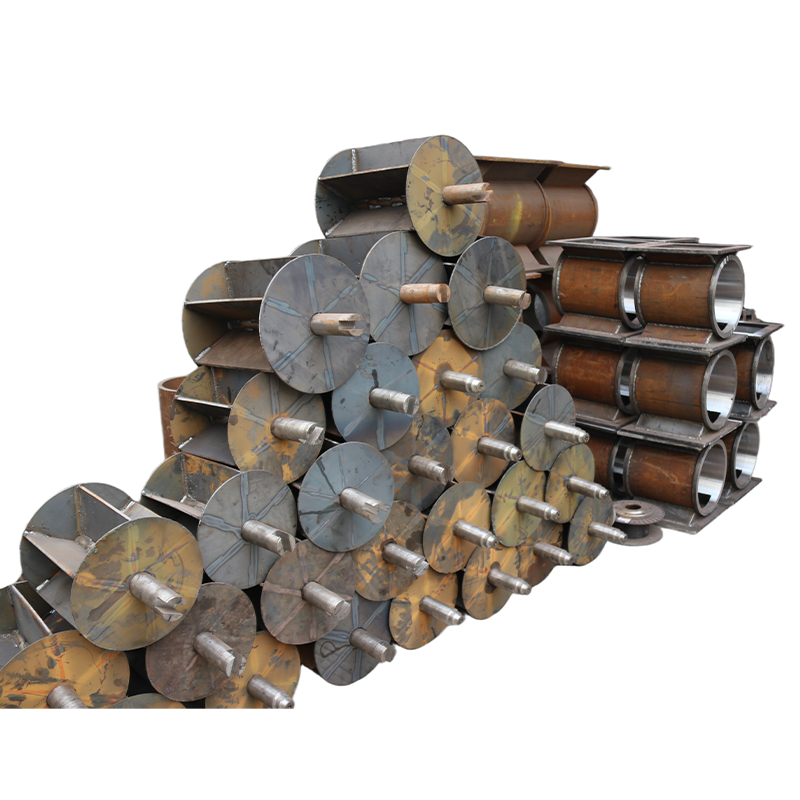

2.Ротор: звездообразные лопасти в количестве 6–8 штук; зазор между лопастями составляет 0,1–0,3 мм; обеспечивается надежная динамическая уплотнение; материал выбора: износостойкая сталь, нержавеющая сталь или покрытие фторидом.

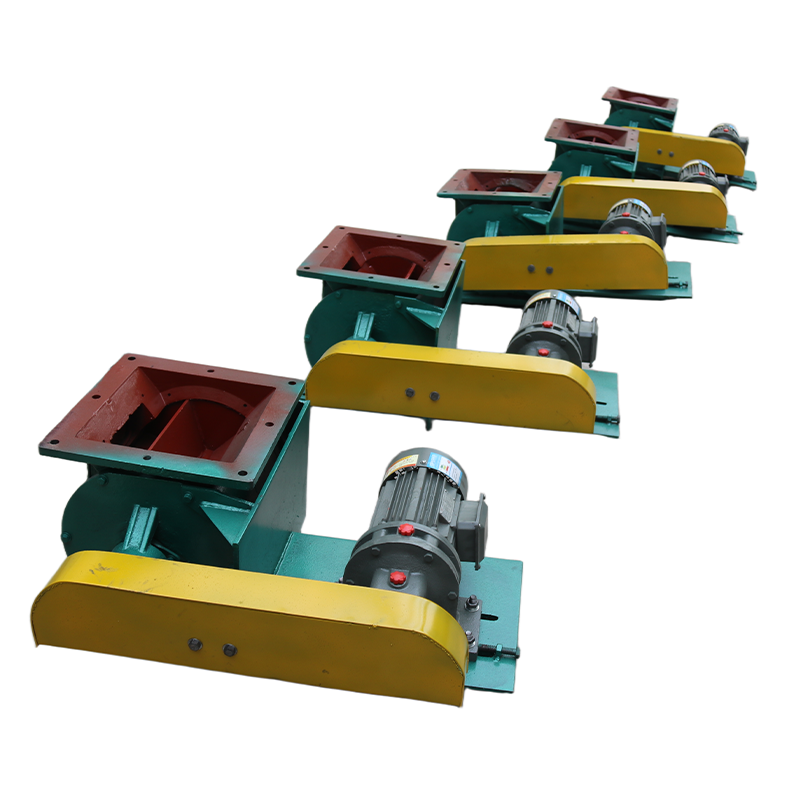

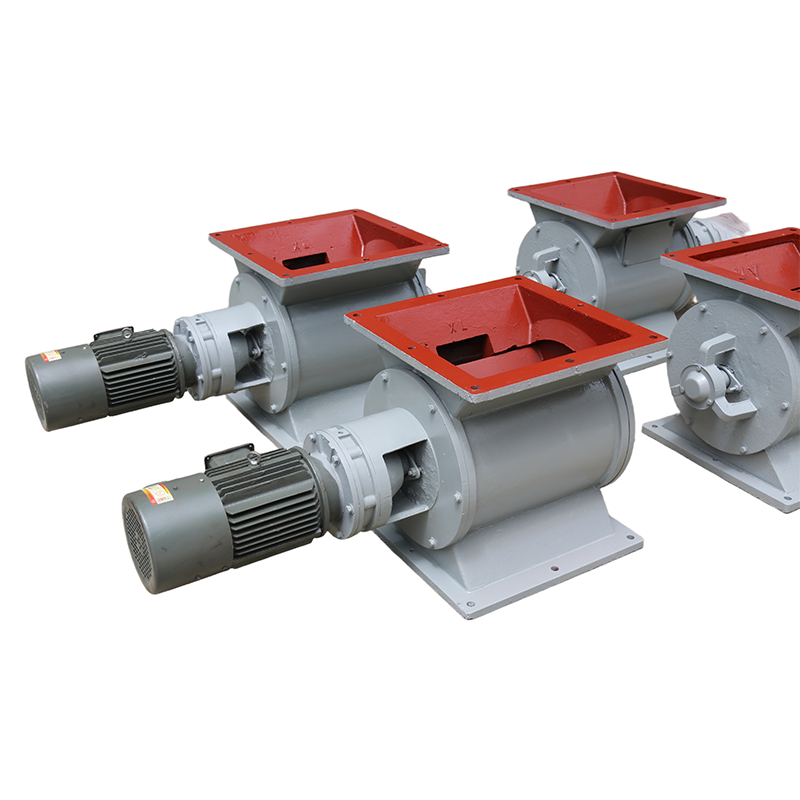

3.Двигатель: – Электрический (наиболее распространённый): циклоидальный шестерчатый редуктор + инверторный двигатель мощностью 0,75–7,5 кВт; регулировка скорости — стабильная.
4.Пневматический тип: взрывозащищённый, с быстрой реакцией; подходит для использования в химической промышленности и новых источниках энергии.
5.Высокотемпературный тип: подшипники размещены наружу, передача осуществляется за счёт зубчатого колеса; температурная стойкость достигает 500 °C.
6.Уплотнение: графитовый наполнитель в сочетании с защитной от пыли конструкцией обеспечивает защиту от пыли, высокую термостойкость и длительный срок службы.
Принцип работы (объёмный транспортировочный механизм + динамическое блокирование воздуха)
1.Ротор вращается, и материал из верхней части попадает в полость между лопастями и корпусом.
2.Пустота вместе с ротором перемещается в нижнюю часть, и материал оседает под собственным весом.
3.Листья плотно прилегают к корпусу, устраняя разницу давления между верхней и нижней частями; это обеспечивает герметичность, предотвращает утечки воздуха и обратный поток.
4.Регулировка скорости с помощью частотного преобразователя позволяет изменять скорость вращения, что обеспечивает регулируемый объём разгрузки и позволяет осуществлять дозированное подачу материала.
Технические параметры
1.Диаметр: DN150–DN600 (квадратный/кругой).
2.Объем разгрузки: 0,5–100 м³/ч (регулируется с помощью частотного преобразователя).
3.Скорость вращения: 10–60 об/мин (с переменной частотой).
4.Давление: ≤ 0,6 МПа (отрицательное давление/минимально положительное давление).
5.Температура: для обычных условий ≤ 280 °C; для высоких условий ≤ 500 °C.
6.Материалы: литое железо, углеродистая сталь, нержавеющая сталь 304/316L, износостойкие вкладки.
Преимущества в плане производительности
1.Высокая эффективность блокировки: отсутствие утечки воздуха и выделения пыли — обязательное условие для системы удаления пыли при отрицательном давлении.
2.Плавный процесс разгрузки: непрерывный и равномерный, с точным контролем количества материала и отсутствием пульсаций.
3.Высокая износостойкость: лопасти подвергаются закалке или покрыты фторидным слоем; срок службы длительный, необходимость в обслуживании минимальна.
4.Устойчивость к высоким температурам: доступен вариант для работы при высоких температурах, предназначен для использования с дымовыми газами котлов и печей.
5.Простая установка: фланцевое прямое соединение, вертикальная установка; не требуется определения направления установки.
6.Низкая стоимость: простая конструкция, высокое соотношение цены и качества, удобство обслуживания.
Сферы применения
1.Очистка от загрязнений: импульсные мешковые фильтры, электростатические осадители; сброс пыли из бункеров (наиболее распространенный метод).
2.Перевозка порошков: цемент, известняк, угольный пыль, мука и другие — осуществляется методом пневматической подачи с закрытым системой подачи газа.
3.Металлургические строительные материалы: регламентированное сбросывание шлака высокого печи, шлака от конца печи и порошка руды.
4.Химикаты и зерно: удобрения, корма, зерновые гранулы — герметично разгружаются с предотвращением загрязнения.
5.Котел/сушильная установка: высокотемпературные дымовые газы, отвод пепла из горячего воздуха через решётку.
Основные критерии выбора модели
1.Диаметр: выбирается в диапазоне от DN150 до DN600 в зависимости от размера выходного отверстия шахты для сбора пыли или резервуара для хранения материала.
2.Объем разгрузки: при выборе модели учитывается производительность системы (объем обработки) умноженный на коэффициент от 1,2 до 1,5; значение параметра регулируется с помощью частотного преобразователя.
3.Температура: для стандартного типа ≤280 °C; для температур выше 280 °C используется тип с внешним подшипником, предназначенный для работы при высоких температурах.
4.Материалы: для обработки пыли и износа используется углеродистая сталь с износостойким покрытием; для пищевой промышленности и условий коррозии — стали марок 304 или 316L.
5.Привод: стандартный электрический инвертор; для взрывозащищенных систем используется пневматический привод; для систем с большим крутящим моментом – гидравлический привод.
Монтаж и обслуживание
1.Монтаж: установка вертикально; для предотвращения утечек используется фланцевая уплотнительная прокладка; направление стрелки на корпусе соответствует направлению потока материала.
2.Обслуживание: регулярно проверяйте подшипники и уплотнения; в условиях высоких температур предотвращайте зацепление из-за теплового расширения; после износа зазора ротора его можно скорректировать.
