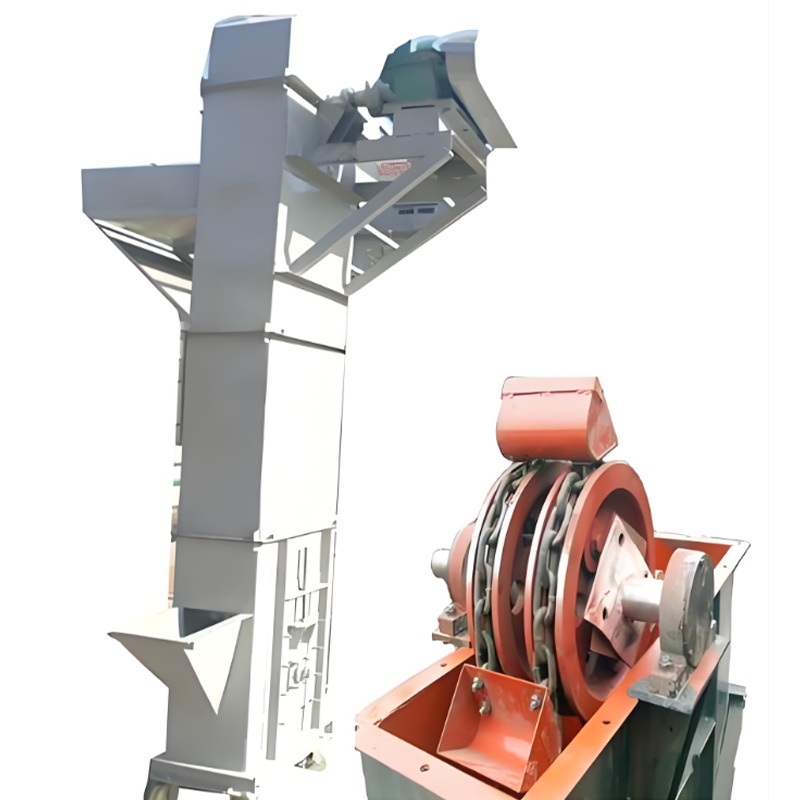

Ковшовый элеватор серии TH

Общий обзор продукции Ковшовый элеватор серии TH (круглозвенный цепной ковшовый элеватор) является модернизированной версией оригинальной модели HL. В нём используются ковши, перемещаемые круглозвенной цепью из легированной стали. Это универсальное оборудование для вертикальной транспортировки...

Отправить заявку

Описание

маркер

Общий обзор продукции

Ковшовый элеватор серии TH (круглозвенный цепной ковшовый элеватор) является модернизированной версией оригинальной модели HL. В нём используются ковши, перемещаемые круглозвенной цепью из легированной стали. Это универсальное оборудование для вертикальной транспортировки порошкообразных, гранулированных и мелкокусковых материалов в таких отраслях, как производство строительных материалов, горнодобывающая промышленность, металлургия, энергетика, зерновая промышленность. Термостойкость до 250℃. Более долговечен, чем серия TD, и более экономичен, чем серия NE.

Конструктивный состав

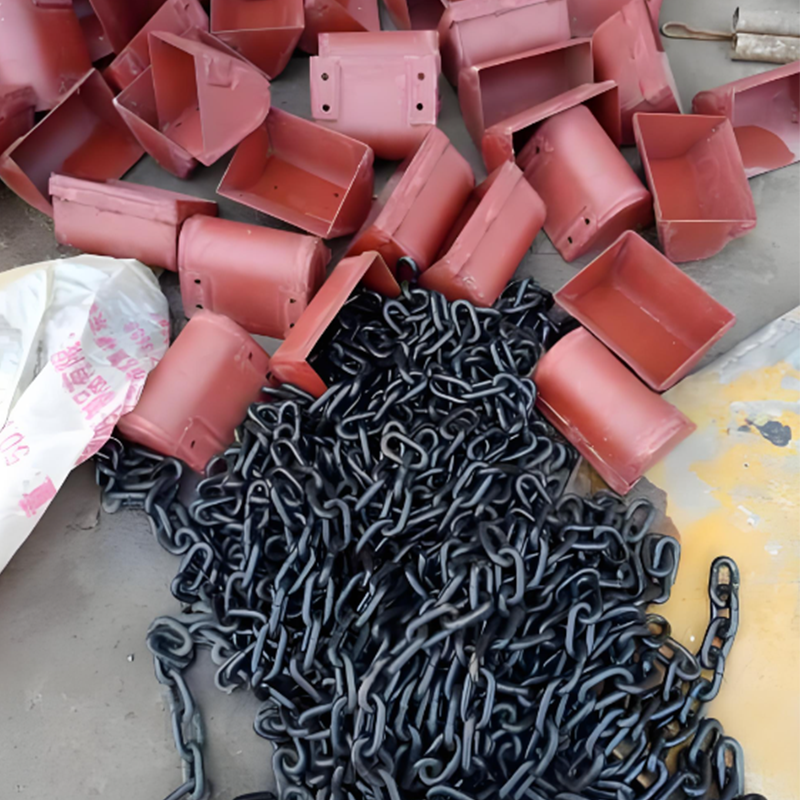

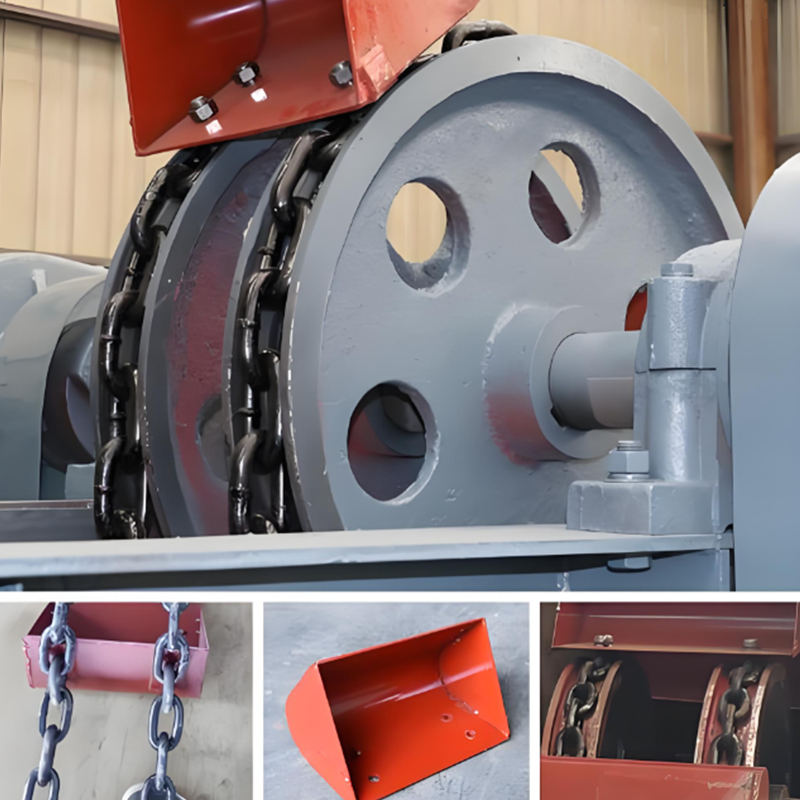

1.Тяговый орган: высокопрочная круглая звеньевая цепь из легированной стали (двухрядная), закалённая. Прочная на разрыв, износостойкая, устойчивая к разрыву.

2.Ковши: подразделяются на глубокие SH и средне-глубокие ZH. Изготовлены методом штамповки, с закруглённым дном, чистая разгрузка.

3.Приводное устройство: редуктор с закалёнными зубьями + электродвигатель серии Y, с обратным стопором для предотвращения обратного хода. Установка слева или справа на выбор.

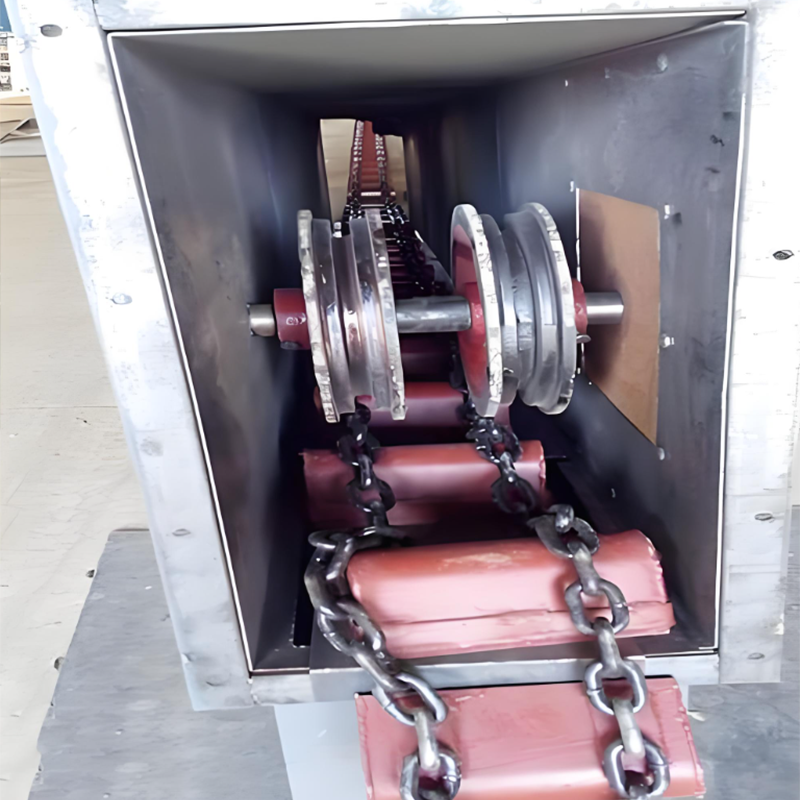

4.Средний корпус: герметичная сварная конструкция. Опционально — одно- или двухканальный. Со смотровыми дверцами. Пыленепроницаемый и герметичный, высокая жёсткость.

5.Нижнее натяжное устройство: автоматическое натяжение с помощью груза или пружины. Постоянное усилие регулировки цепи, предотвращение схода с направляющих и соскакивания цепи. Обладает демпфирующей способностью при заклинивании.

Принцип работы

Загрузка зачёрпыванием + смешанная/гравитационная разгрузка:

1.В нижней части ковши зачёрпывают материал;

2.Круглозвенная цепь поднимает ковши вертикально вверх;

3.В зоне головного звёздочки материал под действием силы тяжести и центробежной силы выгружается в разгрузочный патрубок;

4.Ковши опускаются вниз по циклу. Непрерывная транспортировка, малый объём обратной ссыпки.

Основные технические параметры

1.Модели: TH160/250/315/400/500/630

2.Производительность: 8–185 м³/ч

3.Высота подъёма: 4–40 м

4.Скорость цепи: 1,2–1,5 м/с

5.Температура материала: ≤250℃ (лучше, чем 60℃ у серии TD)

6.Крупность материала: ≤20–30 мм

7.Материал: углеродистая сталь (стандарт), нержавеющая сталь

Преимущества продукции

1.Хорошая термостойкость: максимальная температура до 250℃. Может транспортировать горячий клинкер, горячий рудный порошок.

2.Прочность и долговечность: круглая звеньевая цепь прочна на разрыв и износостойка. Срок службы в 2 раза выше, чем у обычной цепи. Низкая частота отказов.

3.Экономичность и эффективность: при одинаковой производительности дешевле, чем серия NE, и долговечнее, чем серия TD. Высокое соотношение цены и качества.

4.Герметичность и экологичность: полностью закрытый корпус, отсутствие просыпания пыли, низкий уровень шума.

5.Надёжность в эксплуатации: обратный стопор для предотвращения обратного хода, автоматическое натяжение для предотвращения соскакивания цепи. Возможность непрерывной длительной работы.

6.Простота обслуживания: обод звёздочки заменяемый. Не требуется полная разборка агрегата. Низкая стоимость ремонта.

Область применения

1.Производство стройматериалов и цемента: цемент, летучая зола, сырьевая мука, мелкозернистый клинкер

2.Горнодобыча и металлургия: руда, шлак, коксовая мелочь, металлургические порошковые материалы (≤250℃)

3.Энергетика и коксохимия: уголь, летучая зола, зола и шлак, коксовая пыль

4.Зерновая и химическая промышленность: пшеница, кукуруза, гранулированные удобрения, химическое сырьё

Основные моменты при выборе

1.Производительность: выбирать модель с коэффициентом 1,1 от производительности (например, для 50 м³/ч выбирать TH250/315).

2.Высота подъёма: по фактической высоте + запас 1–2 метра, выбирать соответствующую прочность цепи.

3.Характеристики материала: для высоких температур (≤250℃) предпочтительна серия TH; для сильноабразивных/крупнокусковых (>30 мм) — выбирать серию NE с пластинчатой цепью.

4.Привод: стандартный электродвигатель; для взрывоопасных условий — взрывозащищённый электродвигатель; опционально — частотное регулирование скорости.

Монтаж и обслуживание

1.Монтаж: вертикальная установка, фланцевое уплотнение. Центровка головной и натяжной секций для предотвращения схода с направляющих.

2.Обслуживание: регулярная смазка цепи, проверка болтовых соединений ковшей. Периодическая точная регулировка натяжного механизма во избежание чрезмерного ослабления или натяжения.
